זרקור פרוייקט: אגירה שאובה בגלבוע (שיכון ובינוי ואלקטרה בנייה)

מהי אנרגיה שאובה ? אנרגיה שאובה (ידועה גם בשם אגירה שאובה) הוא כינוי לאנרגיה הנשמרת בצורה של אנרגיה פוטנציאלית, בדרך כלל על ידי שאיבת מים ממאגר נמוך למאגר גבוה. בעת שנדרש השימוש באנרגיה זו, מופלים המים השאובים והאנרגיה הפוטנציאלית הופכת לאנרגיה קינטית ("אנרגיית מים" המשמשת לייצור חשמל).

מתוך אתר שיכון ובינוי

פרויקט BOT לתכנון מימון והקמה של תחנת כח המאפשרת אגירת אנרגיה (חשמל) ע"י שאיבת מים וזמינה לשימוש בעת הצורך על ידי שאיבת מים ממאגר במפלס נמוך למאגר מים במפלס גבוה.

התחנה תהיה בהספק כולל של יותר מ- 300 מגה ואט חשמל, תוך כדי מכירת זמינות למנהל המערכת למשך 20 שנה ולאחריהם המתקן יוותר בידי היזם (BOO). הקמת תחנת כוח ידידותית לסביבה תוך שימוש בשיטת ביצוע אשר משמרת את ערכי הסביבה בדגש על שמורת טבע סמוכה לשטח הפרויקט. התחייבות לשיקום נופי של המדרונות של המאגרים ושל שטחי ההתארגנות.

תודה מיוחדת למהנדס אבי קטש מחברת שיכון ובינוי - סולל בונה, על הבאת התכנים והתמונות.

פרוייקט אגירה שאובה - גלבוע

אגירה שאובה - מהות הפרוייקט

• תחנת כוח המאפשרת אגירת אנרגיה ע"י שאיבת מים וזמינה לשימוש בעת הצורך
• כלי טכנולוגי חשוב המשמש לניהול מערכת החשמל ולייעול פעולתה
• טכנולוגיה מוכחת הפועלת מזה כ- 80 שנה. ברחבי העולם מתקנים בהספק כולל של יותר מ- 100,000 מגה ואט חשמל
• המודל מבוסס על מכירת זמינות למנהל המערכת למשך 20 שנה ולאחריהם המתקן יוותר בידי היזם (BOO)
• היקף הקמת הפרויקט כ- 1.5 מיליארד ₪
• תקופת הקמה - 51 חודשים

• מתקן אגירה שאובה מורכב מטורבינה-משאבה, מנוע-גנראטור ומשני מאגרי מים, עליון ותחתון, המחוברים ביניהם ע"י צינור לחץ
• אגירת אנרגיה פוטנציאלית על ידי שאיבת מים ממאגר במפלס נמוך למאגר מים במפלס גבוה
• בעת הצורך מוזרמים המים מהמאגר הגבוה בחזרה למאגר הנמוך בעזרת כוח הכובד ואנרגיית התנועה של המים הזורמים משמשת לסיבוב טורבינה המפעילה גנראטור לייצור חשמל









נתונים עיקריים



• שני מאגרי מים בקיבולת של כ-2.7 מיליון מ"ק כל אחד
• סה"כ עבודות מנהור (אופקי ואנכי): כ- 6 קילומטר כולל מנהרות עזר לביצוע
• הפרש גבהים: 574 מטר
• פיר אנכי: כ- 490 מ', ארובת בטיחות (surge) לספיגת לחצים כ- 95 מ'
• גודל אולם הטורבינות - 65 * 14 * 35 מטר (גובה שווה ערך לבניין דירות של כ 10 קומות). בנוסף אולם שנאים קטן יותר במידות 50 * 14 * 20 מטר
• האולמות ממוקמים במרחק 1200 מטר מפתח הכניסה, וכ- 300 מטר מתחת לפני ההר
• הספק התחנה- 300 מגאווט המייצרים ע"י 2 טורבינות של 150 מגאווט כל אחת, כאשר הטורבינות משמשות גם כמשאבות להעלאת המים מהמאגר התחתון לעליון
• זרימת המים - 237,000 קוב מים בשעה
• זמן יצור מרבי: 10 שעות





מבט מהאוויר





אופן הביצוע



• ניהול ההקמה - EPC - שותפות סולל בונה אלקטרה בנייה - צוות מהנדסים ואנשי מנהלת המונה כ- 30 איש

קבלני משנה מרכזיים:

• קבלן הטורבינות - אלסטום חברה צרפתית גלובלית, הפועלת בתחומי האנרגיה והתחבורה בעלת ניסיון נצבר מעל 100 שנה בהנדסה והקמה של תחנות כוח מובילה עולמית בתחום האגירה השאובה, עם ממוצע נתח שוק עולמי של 44% מאז שנת 2000
• קבלן מנהור - KyungDong חברה קוראינית מנוסה אשר ביצעה מספר פרויקטי אגירה שאובה ועבודות מנהור נוספות בהיקפים דומים. לחברה האם מחזור של כשלושה מיליארד דולר (חברת הגז של קוריאה)
• קבלן מאגרים - א.צ.אבידן קבלן עבודות עפר בעל ניסיון בהקמת מאגרים בהיקף דומה בישראל



עבודות עיקריות המבוצעות בפרויקט

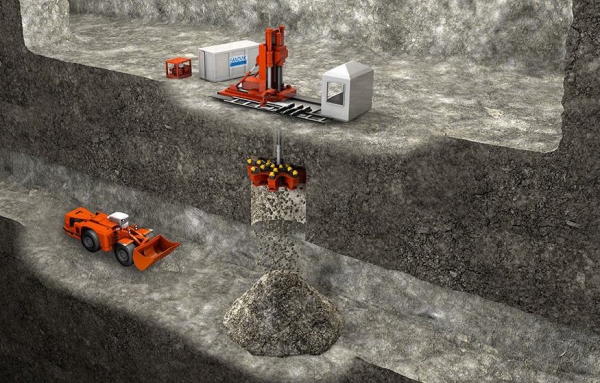

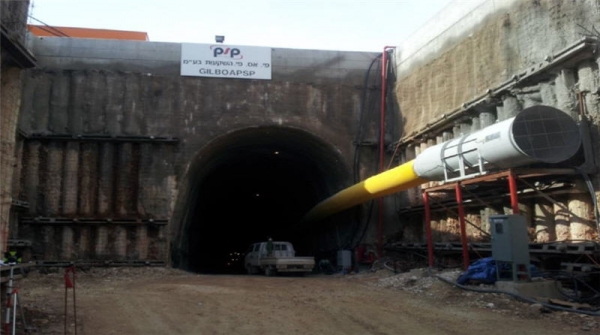

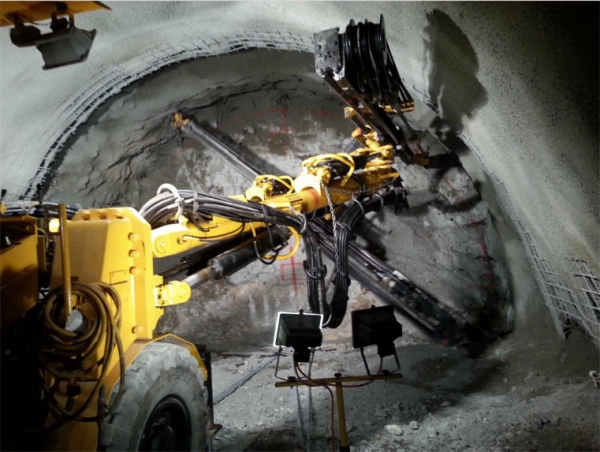

• עבודות מנהור אנכי (כריה אנכית לעומק של כ- 500 מטר בשיטת RAISE BORING) וכרייה אופקית של מנהרות צנרת המים (שיצופו בבטון ופלדה על פי מיקומן), מנהרת גישה לאולמות הטורבינות ומנהרות עזר לצרכי ביצוע, כולן בשיטת קידוח-פיצוץ

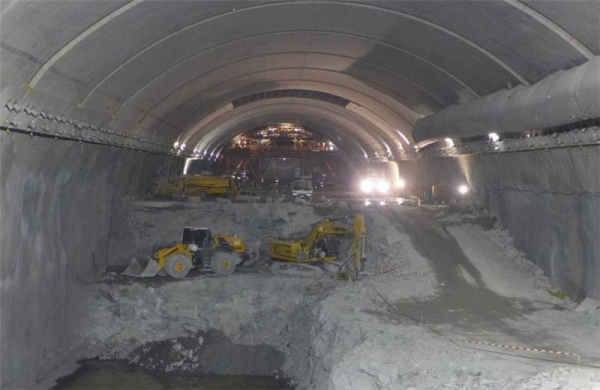

• כריית חללי אולמות הטורבינות בפנים ההר

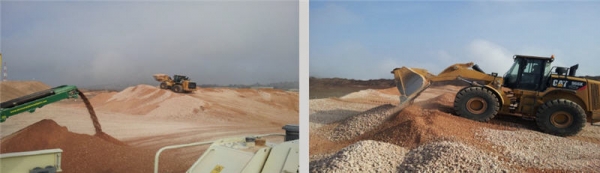

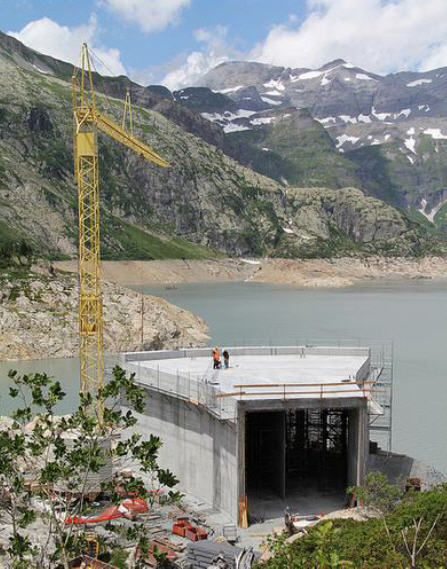

• עבודות עפר -חפירה ומילוי סוללות עפר ליצירת המאגרים, איטום המאגרים ומבני כניסת ויציאת המים (INTAKE)
• עבודות להתקנת הציוד ההידרואלקטרי / אלקטרו-מכאניות
• הקמת תחנת משנה (תחמ"ש) לחיבור התחנה לרשת החשמל, מבנה בקרה וחצר טכנית לתחנת הכוח באזור התחתון של התחנה

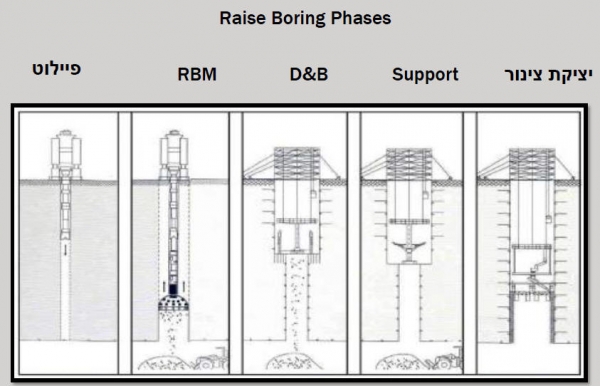

RAISE BORING

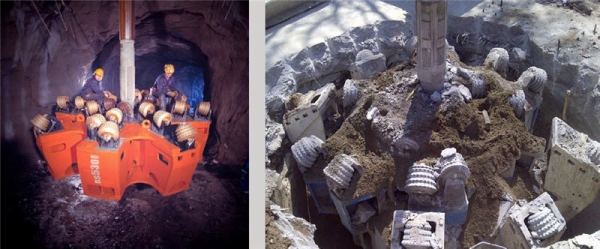

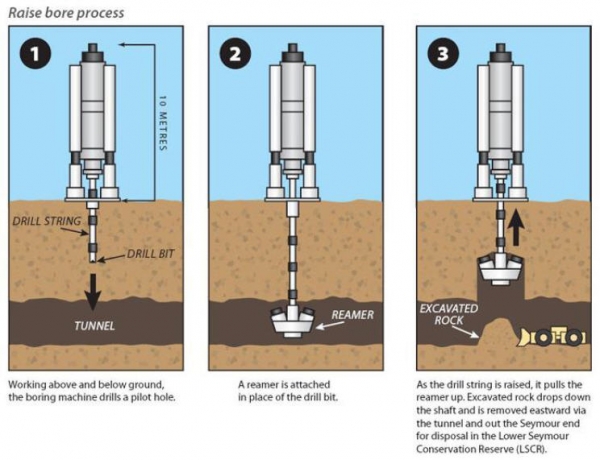

חפירת הפיר האנכי



מנהור אופקי

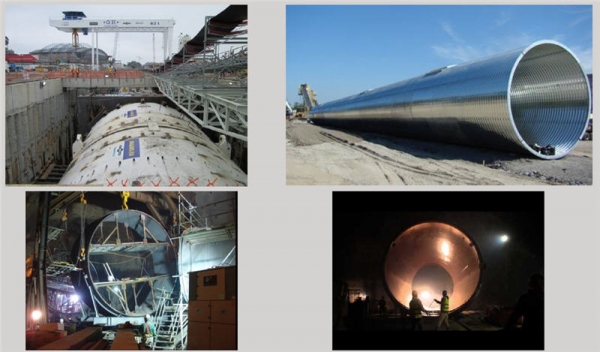

STEEL LINING

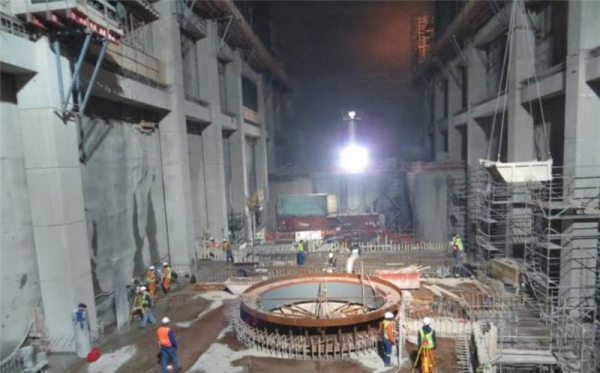

חפירת אולם טורבינות



מאגרי מים

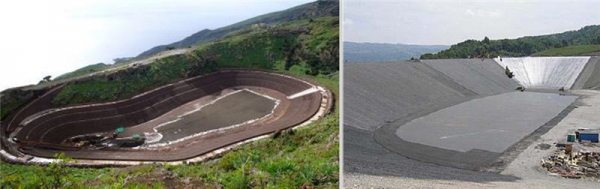

חפירת מאגר עליון



INTAKE

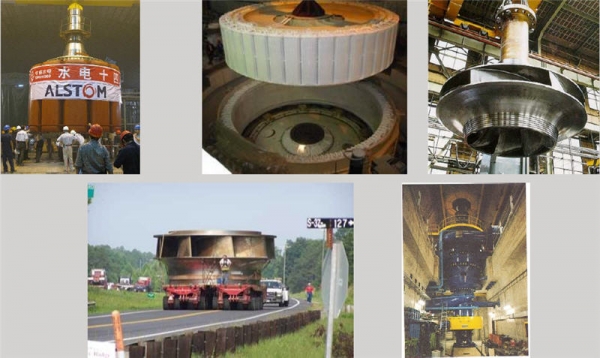

התקנת טורבינות

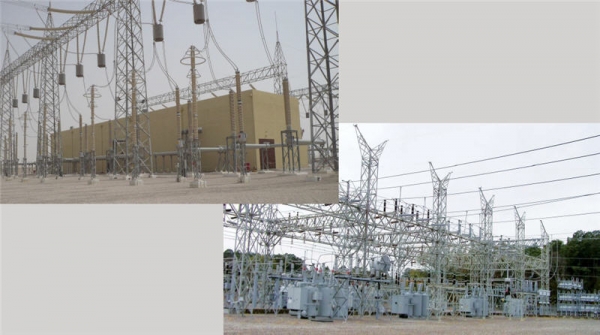

חצר טכנית - תחמ"ש



--
